HYUT-3088廢舊鋼軌自動化超聲波探傷系統

發布日期：2021/6/19 23:13:12　所屬分類：超聲波在線自動探傷系統　訪問統計：1516

一、項目概述

廢舊鋼軌是一種材料組織密度較高，噪聲適中，常規產品。本系統適用于各種廢舊鋼軌內部缺陷自動檢測。超聲波探傷原理是超聲波經水耦合進入廢舊鋼軌后，入射傳播，當廢舊鋼軌中有缺陷時會引起超聲反射，超聲儀器將超聲波反射信號經放大信號處理后實時報警，實現缺陷的自動檢測。

二、技術規格說明及供貨范圍

根據廢舊鋼軌檢測特質，此套超聲波自動探傷設備有8個沖水探頭檢測鋼軌的缺陷。儀器使用用8個通道，保證了鋼軌冠體檢測的覆蓋率和UT標準的雙向檢測的功能。

被檢測廢舊鋼軌由定制的流水線到檢測設備的前輸送輥道，先經過超聲波縱向檢測，再進入超聲波橫向檢測。待超聲檢測完畢后到后輸送輥道運走。檢測速度可根據被檢廢舊鋼軌的大小自由調節。

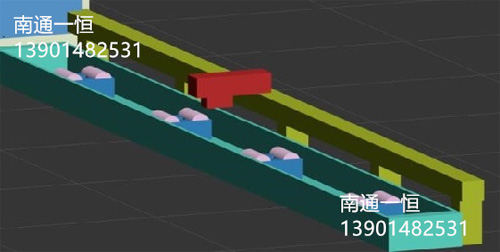

   自動化超聲波探傷系統示意圖，紅色為探頭組，當鋼軌輸送到探頭位置，探頭自動下落開始檢測。

1）被檢產品規格

1)75g/m、60kg/m、50kg/m、43kg/m、38kg/m、

            2)工件長度：12.5m/25m

            3)工件最大重量：2T

2）超聲波設備技術參數

超聲波采用縱波直探頭水膜法自動探測廢舊鋼軌內部缺陷，能夠完全覆蓋探傷掃查要求，具體技術參數如下：

檢測工件規格：75g/m、60kg/m、50kg/m、43kg/m、38kg/m、；長度：12.5m～25mm; 檢測速度：12.5m/min。

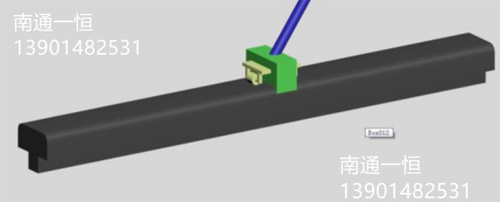

                       探傷部分示意圖
